波浪床主要结构及功能

2011-10-22        中山大学附属第一医院难愈性创面科研组
已有人收藏

  中山大学附属第一医院研人员在20世纪80年代末开始压力性溃疡防治设施——“多功能可调式压力性溃疡防治波浪床(简称波浪床)” 的研究。科研人员受到中国传统文化中的“文武之道,一张一弛”思想的启发(图4-1),首创以机械“波浪”来防治压力性溃疡,经过临床的不断实践和研究改进,目前波浪床已改进到第19代,积累的临床应用病例资料达4000多例,该床已经成为临床上防治压力性溃疡不可或缺的重要工具(见图4-3—图4-4)。

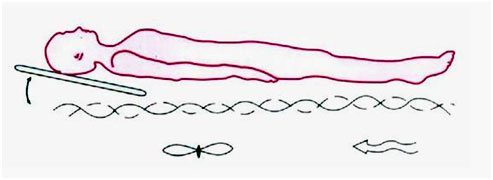

图4-1一张一弛

  “多功能可调式压力性溃疡防治波浪床(简称波浪床)”研发为广东省科技厅资助的重点科技攻关项目,曾获国家级发明四等奖及两项专利(见图4-2),已在多家医院投入临床使用,该床曾出口南韩、东南亚、台湾等。目前第一代波浪床已陈列于中山大学医学博物馆。

  图4-2

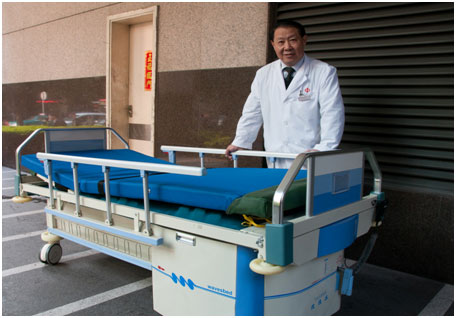

  图4-3 2006年第十六代波浪床投入临床使用图

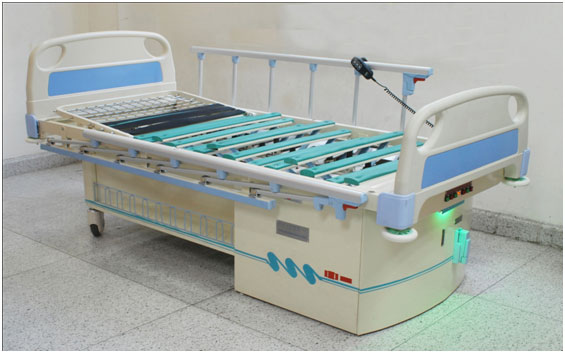

  图4-4 2011年第十九代波浪床投入临床使用

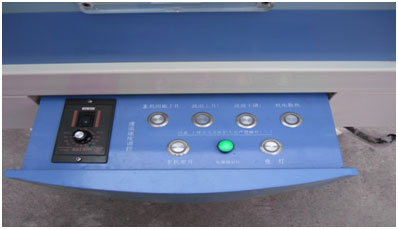

  图4-5 波浪床控制系统

  图4-6 波浪床原理图

  波浪床的主要结构和原理为 :通过床面上16根起伏条的上下规律起伏,产生自床尾向床头运动的多组正弦“波浪”使人体与床面接触部位不断变换,将背部任一特定部位所受的持续压力变为间歇性动态压力----即“一张一弛”作用(图4-5,图4-6)。这些“波浪”与人体背部的生理曲线基本一致,其高低可以调节。床垫是一种疏孔海绵,可降低床面的硬度从而减少压力的作用强度。该床设有自动床头起落架,通过按键操作可调节半卧位的角度。此,有微风吹向床面,可以保持患者背部干燥。因而,该床可同时不同程度的解决引起压力性溃疡的垂直压力、摩擦力、剪切力及潮湿四大外因。床本身所产生的噪音小于55分贝。可拆卸的头脚两侧床栏、旋转式的左右双侧床栏、床底带有脚轮等使得床的移动和床旁心肺苏等各种医疗操作方便。该床维修简单,使用寿命长,价格上远低于国外能起相同疗效的产品。

  波浪床将持续受压转变为动态循环压力(波动周期为12秒)。每个周期骶部、大转子分别有5.32、5.48秒的时间低于标准床的压力,这段低于标准床压力的时间段有利于反应性充血的出现和对缺血的补偿。保护性充血反应可有效补偿高压力时的缺血,动态循环作用模式有利于减低或消除持续压力对组织结构及功能的损害。波浪床的动态循环压力是其防治压疮的压力基础。

  技术参数:

  § 可调波幅高度:0-60mm

  § 波浪频率:12次/分钟(可调节)

  § 床头架自动起落:0°-40°

  § 床面承受最大均布负荷:130kg

  § 噪声:<55Db

  § 控制:手动按钮,随意开停

  § 自动按钮,开2小时,停半小时,昼夜循环

  § 主机电源功耗:350W

  § 电源:220V,50Hz

  § 电机额定电流:2.4A

  § 整床重量:230Kg(单人可推动,可移动到医院各部门)

  § 床 长x宽x高(不含床头板高度):2050x900x580(mm)同普通医院病床
